油壓迴路設計常見7大錯誤：為什麼同樣規格性能差很多？

同樣是 250bar、相同缸徑、相同泵浦流量的油壓系統，實際性能卻可能差到兩倍以上。差異往往不在元件，而在於迴路設計。

油壓迴路就像設備的大腦，設計得好，機台動作穩定、速度一致、能耗低；設計不佳，即使使用高規格元件，也會頻頻出現速度忽快忽慢、壓力掉落、油溫過高等問題。

以下整理台灣工廠最常遇到的油壓迴路設計錯誤，協助企業檢視是否有優化空間。

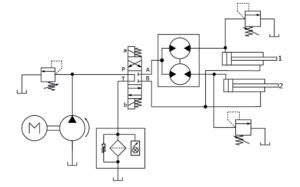

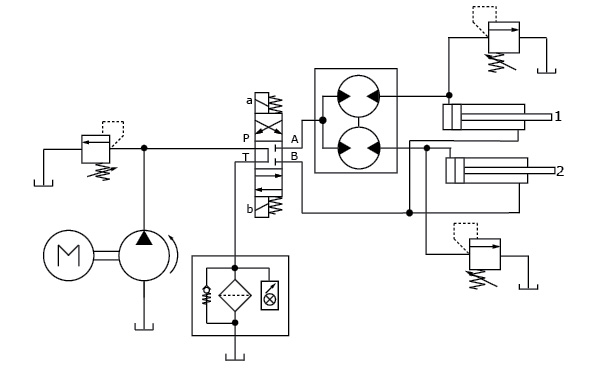

1. 單一迴路承擔過多功能

常見現象：

• 一個方向閥負責多段動作

• 多支缸同時需要調速但共用流量控制

• 多功能集中在同一條油路造成壓降劇烈

結果會導致：

• 動作不穩定

• 同步性差

• 壓力不易建立

良好的迴路設計應根據動作邏輯拆分子迴路，避免互相干擾。

2. 缺乏保壓與鎖緊機制

許多機台為求簡化，忽略保壓控制設計，例如：

• 缺乏逆止功能

• 缺乏背壓控制

• 缺少油壓鎖或平衡閥

結果使得設備在停機後壓力掉落、位置漂移，影響產品品質與安全性。

3. 過度依賴節流控制造成高溫與效率低落

節流式速度控制本身會產生嚴重能量損失。

現場常見情況：

• 速度調不快

• 調太小會抖動

• 系統油溫偏高

若需求是「穩定速度 + 高效率」，需改用：

• 比例閥控制

• 閉迴路伺服油壓

• 獨立供油的多泵浦架構

4. 配管過細或彎頭過多造成不必要壓降

迴路效能被壓降吃掉的情況非常普遍。

常見錯誤：

• 用 3/8 管想跑 60L/min

• 彎頭過多造成額外壓損

• 管線太長導致反應遲滯

• 油路塊內部通道不合理

修正後往往可以直接提升速度與穩定度。

5. 缺乏卸載設計造成泵浦熱負荷過高

許多油壓迴路在待機時仍維持高壓，導致：

• 泵浦過度磨耗

• 油溫快速上升

• 能耗偏高

良好設計會使用：

• 卸載迴路

• 先導控制

• 自動切換低壓模式

讓系統在非負載時自動降壓。

6. 缺乏安全迴路、超壓保護不完整

忽略安全考量會造成設備危險與設備壽命降低。

需注意：

• 超壓保護

• 阻尼設計

• 缸端緩衝

• 緊急停機邏輯

良好迴路能避免大量維護成本與潛在事故。

7. 電控與液壓迴路設計未同步

常見問題：

• PLC 動作邏輯與油壓迴路邏輯不吻合

• 油壓反應速度慢導致控制誤差

• 感測器設置位置不佳

電控與油壓系統若能整合規劃，性能提升非常明顯。
